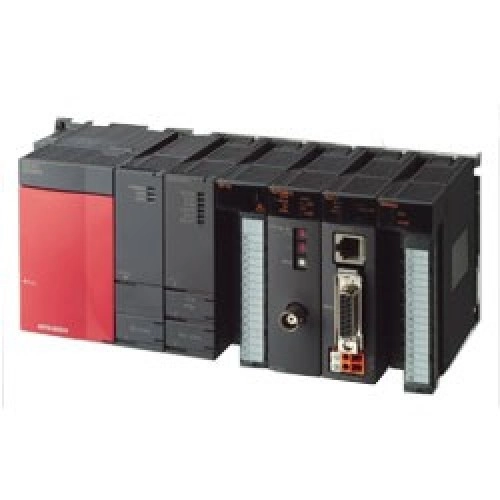

PLC控制器

三菱PLC高速計數器（C235-C255）：HSCS指令配置與自動化控制系統整合

在工業自動化與精密機械製造領域，如何精準且即時地處理伺服馬達、編碼器等高頻脈衝訊號，是決定設備加工精確度與生產效率的關鍵。其中，三菱PLC（Mitsubishi PLC）的高速計數器（C235–C255）即是專為此情境設計的核心功能。宏育機電系統有限公司PLC控制器具備有專業的技術團隊

三菱PLC高速計數器的運作原理、硬體端子對應、HSCS（高速計數器置位指令，FNC53）的實際應用，透過宏育機電系統有限公司專業的機電整合解決方案，協助國內外機械製造商與最終生產廠家優化設備性能。

什麼是三菱PLC高速計數器？

傳統的PLC計數器會受到程式掃描週期（Scan Time）的限制，若外部輸入訊號的頻率過高（如高達數 kHz 甚至數百 kHz 的編碼器脈衝），傳統計數器便容易產生漏計、延遲等誤差。

三菱PLC的高速計數器（C235–C255）採用硬體中斷（Interrupt）的方式運作。它獨立於PLC的用戶程式掃描週期之外，直接對外部輸入高速脈衝訊號的下降沿（Falling Edge）進行即時計數，確保高頻訊號不漏失。

三菱PLC核心優勢與特點

• 系統配置兼具固定與靈活性：可根據專案規模選擇緊湊型一體機（如FX系列）或模組化系統（如Q系列、R系列）。

• 極速運算能力與可靠高性能：硬體級中斷處理，確保高速加工製程中的超低延遲。

• 豐富的特殊功能模組：備有定位、模擬量、網路通訊等多元品種，自由組合度高。

• 簡易的程式編寫與通訊架構：外部機器通訊簡單化，支援共同的外部周邊設備，大幅縮短開發週期。

三菱PLC高速計數器型號與輸入端子對應表

每個高速計數器所對應的硬體輸入端子（X000–X007）都是內部固定且專用的。在編寫程式時，您不需要、也無法在梯形圖中重複定義這些計數輸入端子。

以下為三菱PLC常見高速計數器的類型與輸入元件號碼對應表：

符號說明：

• U/D：正向/逆向計數輸入 (Up/Down)

• U：正向計數脈衝輸入

• D：逆向計數脈衝輸入

• A：A相脈衝輸入

• B：B相脈衝輸入

• R：外部復位輸入 (Reset)

• S：外部啟動輸入 (Start)

核心指令解析：HSCS 高速計數器置位指令

當高速計數器的當前值達到設定值時，若使用一般的比較指令，會因為PLC程式掃描週期的延遲，導致輸出反應變慢。為了解決這個痛點，三菱提供了 HSCS（High-Speed Counter Set，功能號：FNC53） 指令。

1. HSCS 指令運作原理

HSCS指令透過硬體中斷機制，當高速計數器的當前值（S1）一達到設定值（S2）時，無論此時PLC程式執行到哪一個步驟，系統都會立即（Instantaneously）將指定的輸出點（D）置位（ON / 設為1）。

2. 指令格式與梯形圖架構

• S1（高速計數器號碼）：例如 C235

• S2（比較設定值）：例如 K1000（常數1000）

• D（指定的輸出元件）：例如 Y10（立即輸出的硬體點）


3. 實戰範例說明

• 情境：當 PLC 運行時，驅動條件 M8000 成立，HSCS 指令處於監聽狀態。

• 動作：此時，若高速計數器 C235 的當前值從 999 遞增變為 1000，或者是從 1001 遞減變為 1000 時，PLC 會跳過掃描週期限制，立即將 Y10 強制置 1 (ON)。這在需要精準切斷、定位或定長控制的自動化製程中非常關鍵。

4. 程式編寫注意事項（重要觀念）

在實際工程應用中（如圖1範例），當我們在程式中寫下：

當 X014 導通（ON）時，即代表啟動並選擇了高速計數器 C235。

• 硬體連線關鍵：根據端子對應表，C235 的計數輸入端固定為硬體端子 X000。

• 觀念澄清：X000 驅動點並不需要、也不應該出現在這段計數程式碼中。計數信號是由外部編碼器直接輸入到 X000 節點的，而不是由程式中的 X014 提供。X014 僅作為該計數器在軟體層面的「啟動開關」。

智慧工廠的幕後推手：專業機電整合整合服務

建構一套穩定、高效且高精度的 PLC 自動化控制系統，除了需要熟悉底層的暫存器與指令配置外，更需要專業的硬體規劃、成本控制與售後技術支援。


宏育機電系統有限公司：您最信賴的自動化夥伴

宏育機電系統有限公司專門服務國內外頂尖設備廠（機械製造商）以及最終生產廠家。我們擁有最具經驗的專業技術團隊，能依據客戶的特定加工需求與預算控管，量身打造最合適的自動化控制方案：

• 全方位系統整合：從 PLC/HMI 程式撰寫、伺服控制、工業網路通訊到整機配電。

• 完整專案評估：提供精準的系統架構規劃與成本分析，確保專案投資報酬率最優化。

• 嚴謹製程控制：包含出廠前的製作測試（FAT）與現場調試，將上線風險降至最低。

• 在地化雙線服務：為了提供最即時、高保障的技術服務，宏育機電除總部外，亦於台南地區成立分公司。無論是中北部的先進機械廠，還是南台灣的製造重鎮，都能得到最完善的售後服務與技術保障。

宏育機電始終期許以卓越的品質、優良的性能、完善的售後服務及優質信譽，成為您邁向智慧製造與工業 4.0 路上最強大的後盾。

常見問答 (FAQ)

Q1：三菱PLC的高速計數器可以接收多大頻率的脈衝訊號？

A1： 接收頻率上限取決於您使用的 PLC 主機型號（例如 FX3G, FX3U, FX5U 或 Q系列、R系列）。一般 FX3U 系列內建的高速輸入端子，單相最高可支援到 100 kHz，若透過專用的高速計數模組（如 QD62 等），計數頻率更可提升至 200 kHz 至 8 MHz 不等。在規劃高精度編碼器反饋時，建議聯繫宏育機電進行硬體規格與成本分析。

Q2：使用 HSCS 指令置位（SET）後的輸出點（如 Y10），要如何將它復歸（OFF）？

A2： HSCS 指令只負責在「數值到達瞬間」執行置位（SET）。若後續製程需要將該輸出點關閉，必須在程式中另外使用 HSCR（高速計數器復位指令，FNC54），或者是使用一般的 RST Y10 指令來將其復歸。

Q3：為什麼我的高速計數器計數數值不正確，甚至完全沒有動作？

A3： 請依序排查以下三點：

1. 端子錯位：確認外部訊號線是否依據「高速計數器對應表」正確接入（例如 C235 必須接在 X000）。

2. 濾波時間影響：PLC 輸入端子通常設有數位濾波（Filter Time）。高頻訊號輸入前，必須透過程式將對應 X 端子的輸入濾波時間調小（例如設為 0ms 或使用硬體高速計數專用設定）。

3. 共地問題：確保外部編碼器/感測器的 0V 電源與 PLC 輸入端的 COM（或 0V）確實共地。

Q4：A/B 相計數器（如 C251）與一般的 1相計數器有何不同？

A4： 1相計數器只接收單一線路的脈衝，只能單向計數或依靠另一個控制訊號決定正反向；而 A/B 相計數器 同時接收相位差 90 度的兩路脈衝。PLC 可以透過 A 相與 B 相的正交相位關係，自動判斷外部機構目前是正轉還是反轉，非常適合用於伺服馬達、X-Y 軸滑台等需要頻繁前後往復運動的精準定位控制。
